Optimizacijske metode

Prirejanja in pokritja

Naj bo $G = (V, E)$ neusmerjen graf.
Množici $M \subseteq E$ pravimo prirejanje (angl. matching), če nobeni dve povezavi iz $M$ nimata skupnega krajišča (tj., $\forall e, f \in M: (e \ne f \Rightarrow e \cap f = \emptyset)$).
- Prirejanje $M$ je popolno prirejanje, če je vsako vozlišče grafa $G$ krajišče povezave iz $M$ (tj., $\forall v \in V \ \exists e \in M: v \in e$).
Množici $C \subseteq V$ pravimo pokritje (angl. vertex cover), če ima vsaka povezava iz $E$ krajišče v $C$ (tj., $\forall e \in E: e \cap C \ne \emptyset$).

Primeri prirejanj

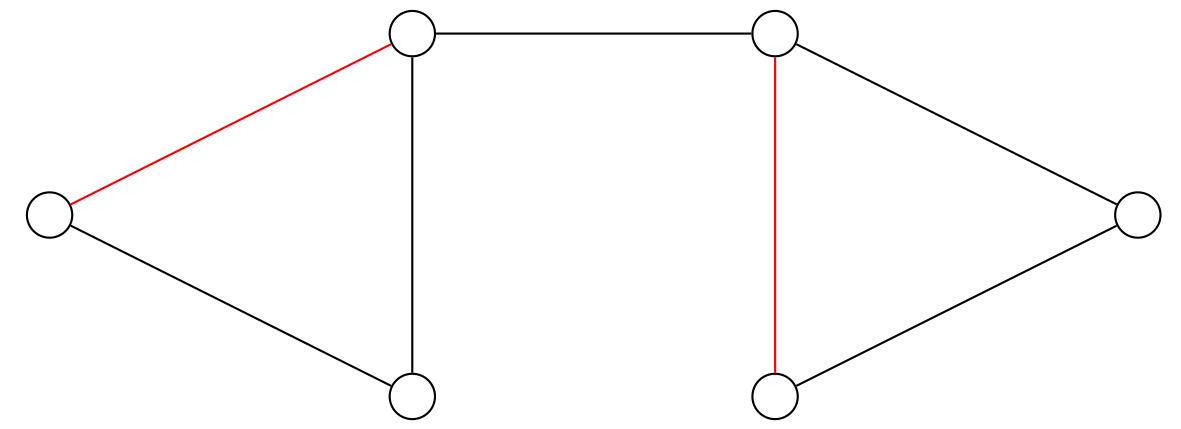

Prirejanje:
Ni prirejanje:

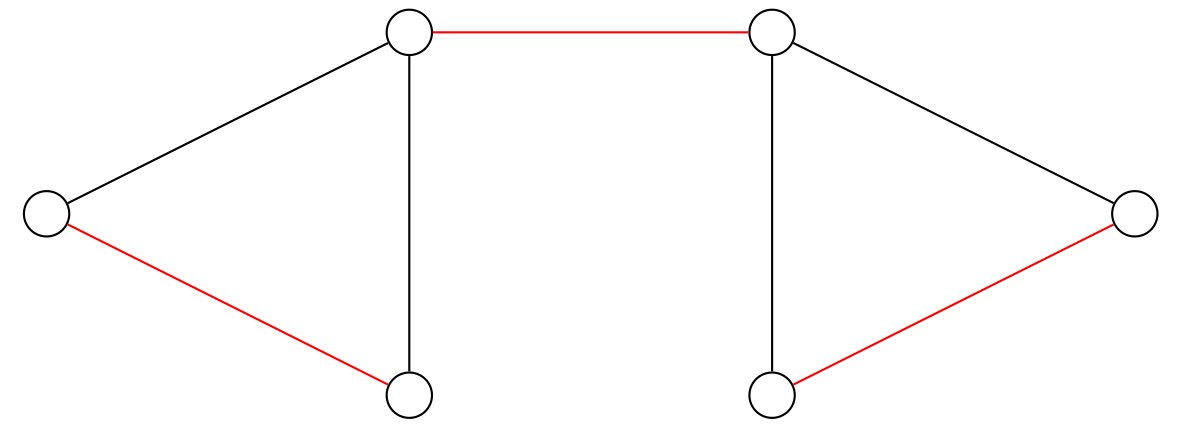

Popolno prirejanje:
Trditev. Če ima $G = (V, E)$ popolno prirejanje, je $\vert V \vert$ soda.

Primeri pokritij

Pokritje:

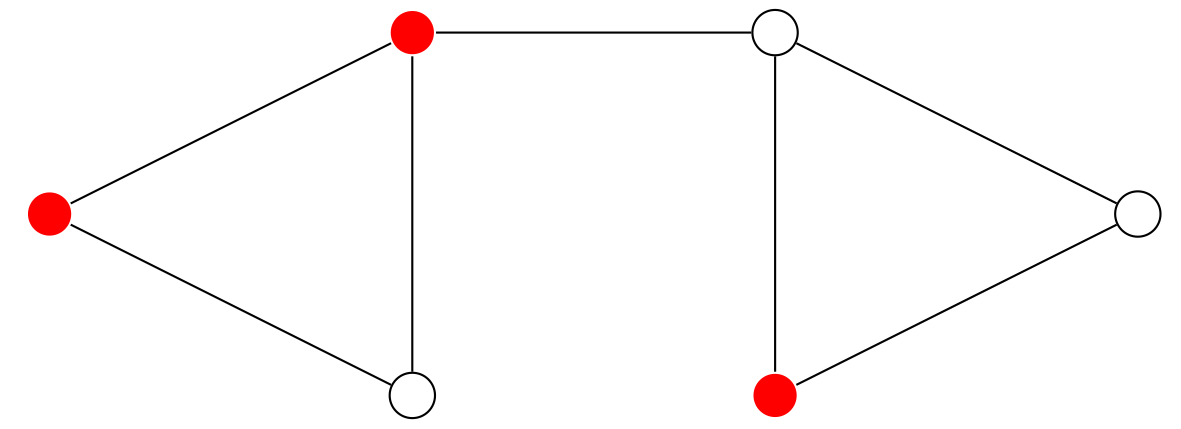

Ni pokritje:

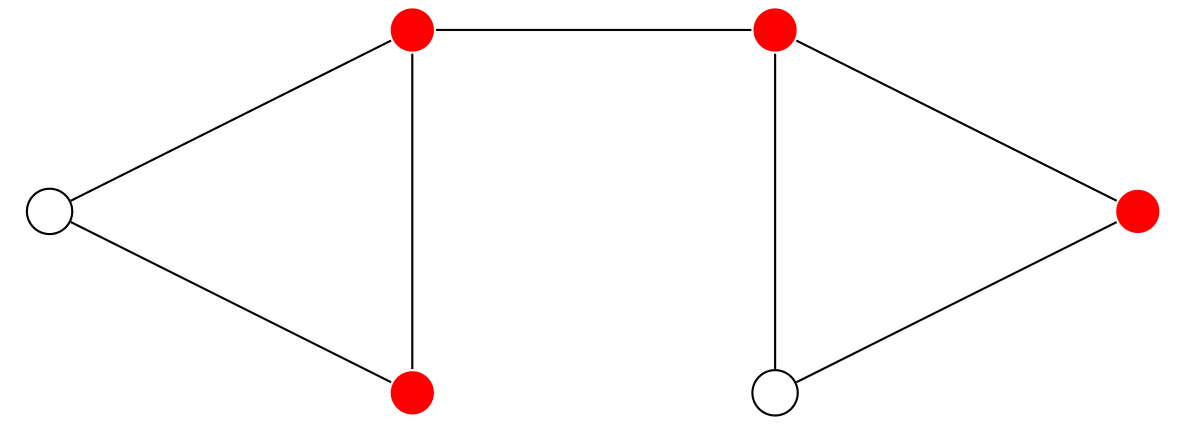

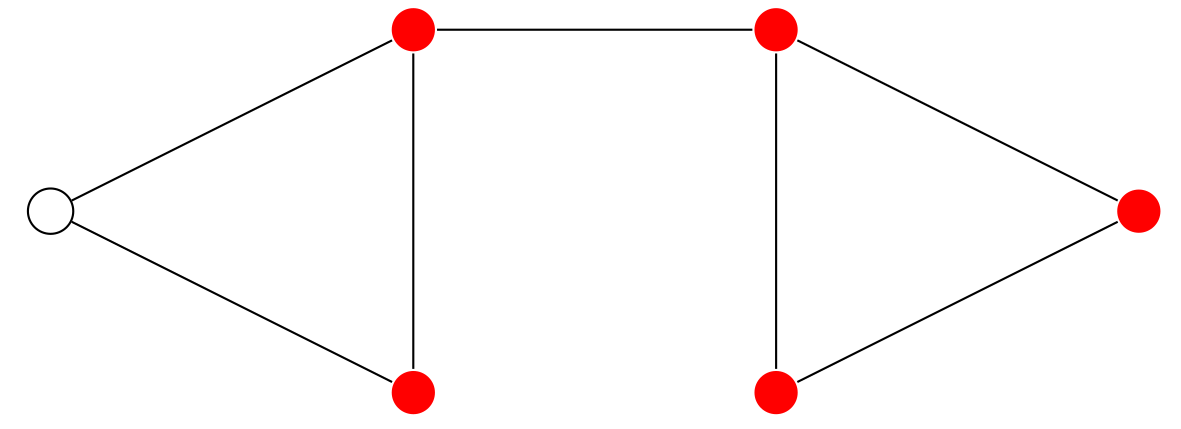

(Najmanjše) pokritje:
Iščemo čim večje prirejanje in čim manjše pokritje.
- $\mu(G)$ … velikost največjega prirejanja v $G$
- $\tau(G)$ … velikost najmanjšega pokritja v $G$

Primera

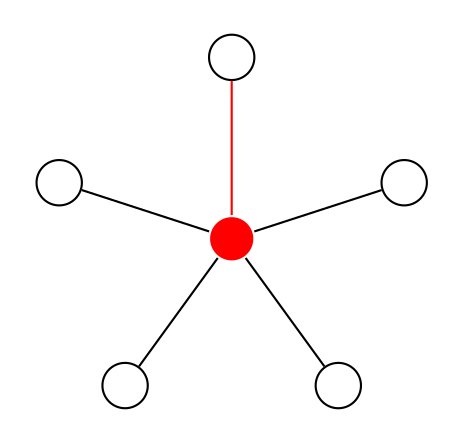

$G_1 = (V_1, E_1)$, $\vert V_1 \vert = 6$:
- $\mu(G_1) = 1$
- $\tau(G_1) = 1$

$G_2$:
- $\mu(G_2) = 3$
- $\tau(G_2) = 4$

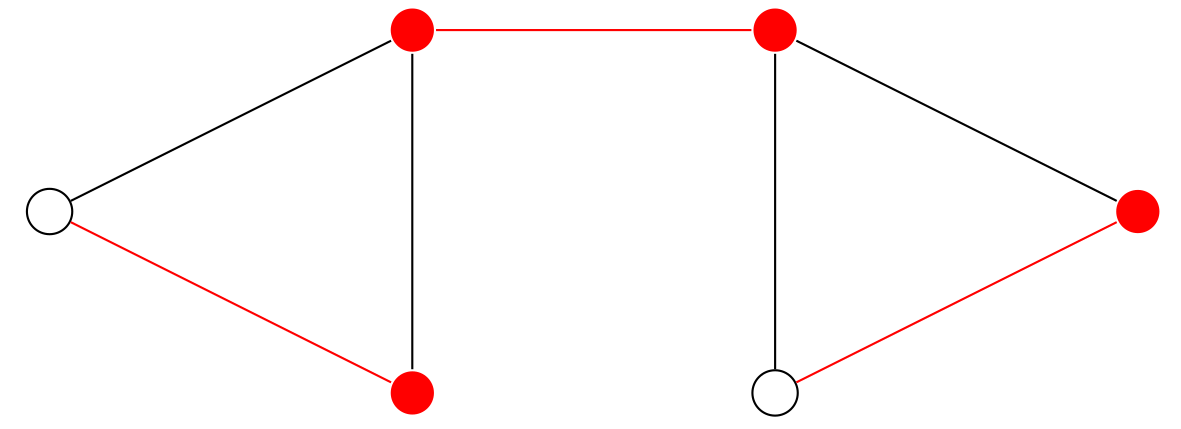

Velikosti prirejanj in pokritij

Trditev. Naj bo $M$ prirejanje in $C$ pokritje v grafu $G$. Potem velja $\vert M \vert \le \vert C \vert$.
Posledica. Če velja $\vert M \vert = \vert C \vert$, potem je $M$ največje prirejanje in $C$ najmanjše pokritje v $G$.
Posledica. Za vsak graf $G$ velja $\mu(G) \le \tau(G)$.
Opomba. Lahko se zgodi, da velja $\mu(G) < \tau(G)$. Za dvodelne grafe velja $\mu(G) = \tau(G)$ (dokaz kasneje).
Dokaz. Ker ima vsaka povezava iz $M$ vsaj eno krajišče v $C$, obstaja preslikava $f : M \to C$, za katero velja $\forall e \in M: f(e) \in e \cap C$. Ker je vsako vozlišče iz $C$ krajišče največ ene povezave iz $M$, je preslikava $f$ injektivna, od koder sledi $\vert M \vert \le \vert C \vert$.

Terminologija

Definicija. Naj bo $M$ prirejanje v grafu $G = (V, E)$. Rečemo, da je

vozlišče $v \in V$
- prosto, če $\lnot \exists e \in M: v \in e$, in
- vezano, če $\exists e \in M: v \in e$;
povezava $e \in E$
- prosta, če $e \not\in M$, in
- vezana, če $e \in M$; ter
pot v $G$
- izmenična (alternirajoča), če se v njej izmenjujejo proste in vezane povezave, in
- povečujoča, če je izmenična ter se začne in konča s prostim vozliščem.

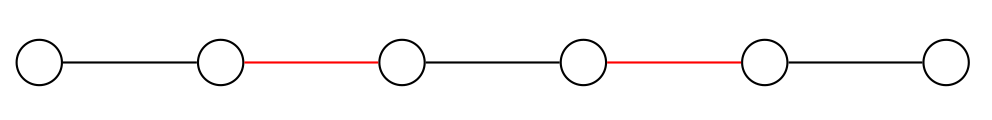

Povečujoče poti

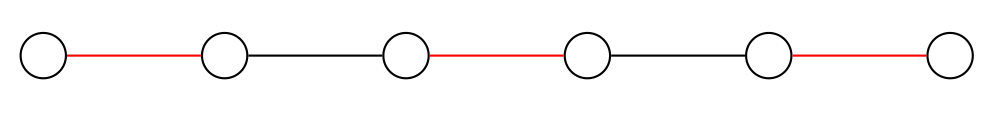

Če na povečujoči poti zamenjamo proste in vezane povezave, se prirejanje poveča:

Bergeev izrek

Definicija. Simetrična vsota množic $A$ in $B$ je
\[A \oplus B := (A \cup B) \setminus (A \cap B) = (A \setminus B) \cup (B \setminus A) .\]
Trditev. Če je $M$ prirejanje v $G$ in $P$ povečujoča pot z množico povezav $E(P)$, je $M’ = M \oplus E(P)$ prirejanje v $G$ in $\vert M’ \vert = \vert M \vert + 1$.
Trditev (Berge). Naj bo $M$ prirejanje v grafu $G$. Potem je $M$ največje prirejanje v $G$ natanko tedaj, ko zanj ne obstaja povečujoča pot.

Dokaz

Dokazujemo enakovredno izjavo: $M$ ni največje prirejanje v $G = (V, E)$ natanko tedaj, ko zanj obstaja povečujoča pot.

$(\Longleftarrow)$ Sledi iz prejšnje trditve.
$(\Longrightarrow)$ Denimo, da $M$ ni največje prirejanje v $G$.
- Potem obstaja prirejanje $M’$ v $G$, za katerega velja $\vert M’ \vert > \vert M \vert$.

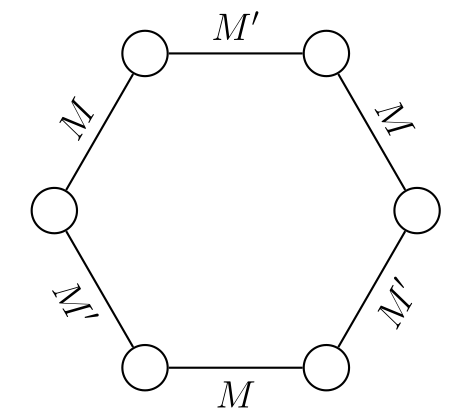

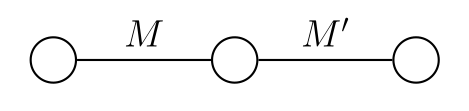

- Potem je $H = (V, M \oplus M’)$ graf z maksimalno stopnjo $\Delta_H \le 2$ - njegove povezane komponente so poti in sodi cikli.

Dokaz (2)

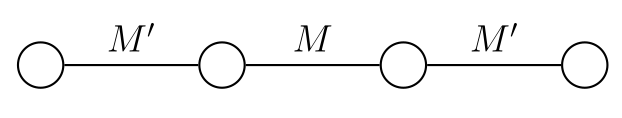

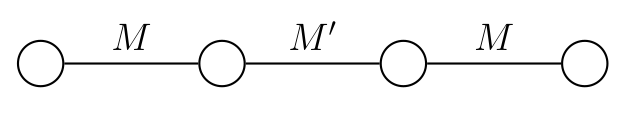

Ker je $\vert M’ \vert > \vert M \vert$, obstaja v $H$ pot $P$, katere prva in zadnja povezava sta v $M’$.
Trdimo, da je $P$ povečujoča pot za $M$:
- je alternirajoča, saj $E(P) \cap M’ \subseteq M \oplus M’$ in zato $E(P) \cap M’ \cap M = \emptyset$;
- začne in konča se s prostim vozliščem:
  - denimo, da je $u$ krajišče poti $P$ in ni prosto za $M$;
  - potem obstaja povezava $uv \in M \setminus (M \oplus M’) = M \cap M’$, kar je v protislovju s predpostavko, da je $M’$ prirejanje.

Madžarska metoda

Iskanje največjega prirejanja se torej prevede na iskanje povečujočih poti.
Če je graf $G = (V, E)$ dvodelen ($V = X + Y$, $X \cap Y = \emptyset$, $\forall e \in E: (e \cap X \ne \emptyset \land e \cap Y \ne \emptyset)$; ekvivalentno, v $G$ ni lihih ciklov), povečujočo pot poiščemo z madžarsko metodo.
- Naj bo $G = (X + Y, E)$ dvodelen graf in $M$ prirejanje v $G$. Postavimo množico prostih vozlišč v $X$ kot množico $S$ in $T := \emptyset$.
- Ponavljamo:
  - $T := T \cup \lbrace v \in Y \mid u \in S, uv \not\in M \rbrace$
  - $S := S \cup \lbrace u \in X \mid v \in T, uv \in M \rbrace$
- Če je v $T$ v nekem trenutku prosto vozlišče, smo našli povečujočo pot.
  - Postopek ustavimo in povečamo prirejanje (in začnemo od začetka).
- Sicer sta v nekem trenutku nova $S$ in $T$ enaka starima.

Največje prirejanje in najmanjše pokritje

Izrek. Če sta nova $S$ in $T$ enaka starima, potem je $M$ največje prirejanje, $C := (X \setminus S) + T$ je najmanjše pokritje, in $\vert M \vert = \vert C \vert = \mu(G) = \tau(G)$.

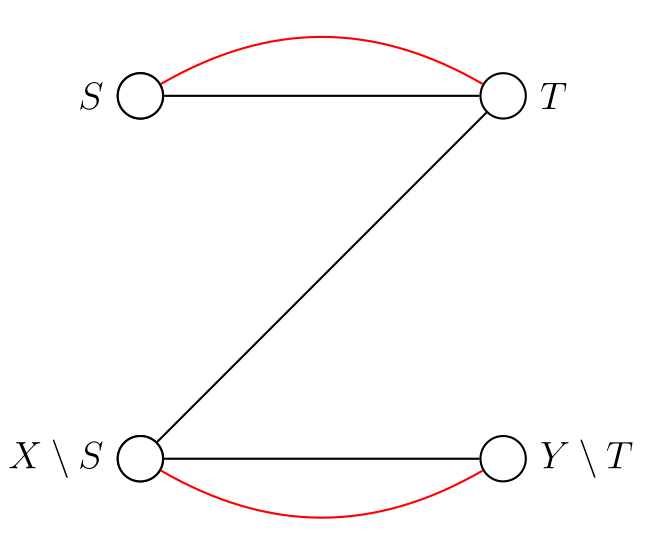

Dokaz. Trdimo:
- med $S$ in $Y \setminus T$ ni prostih povezav (sicer bi lahko povečali $T$)
- med $S$ in $Y \setminus T$ ni vezanih povezav (do $S$ vodijo vezane povezave samo iz $T$)
- med $X \setminus S$ in $T$ ni vezanih povezav (sicer bi lahko povečali $S$)

Nadaljevanje dokaza

Množica $C := (X \setminus S) + T$ je torej pokritje.

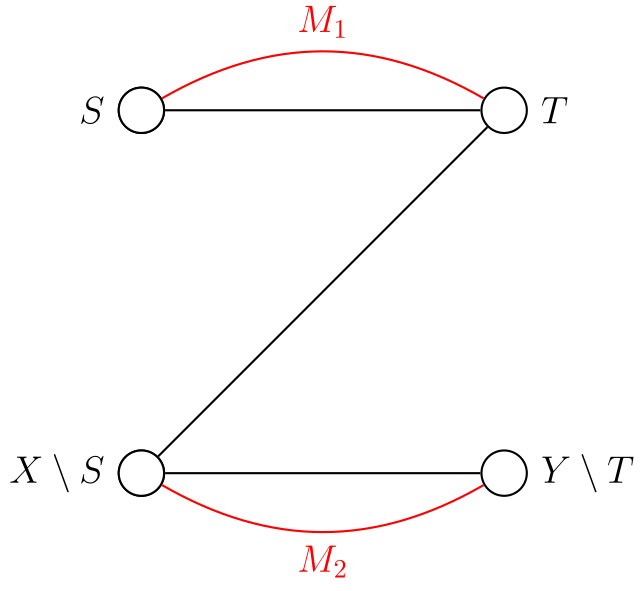

Definirajmo še množico $M_1$ vezanih povezav med $S$ in $T$ ter množico $M_2$ vezanih povezav med $X \setminus S$ in $Y \setminus T$.
Potem je $M = M_1 + M_2$ ter velja $\vert M_1 \vert = \vert T \vert$ (sicer je v $T$ prosto vozlišče) in $\vert M_2 \vert = \vert X \setminus S \vert$ (vsa prosta vozlišča iz $X$ so v $S$).
Velja torej
\[\vert M \vert = \vert M_1 \vert + \vert M_2 \vert = \vert T \vert + \vert X \setminus S \vert = \vert C \vert.\]
$M$ je torej največje prirejanje, $C$ pa najmanjše pokritje.

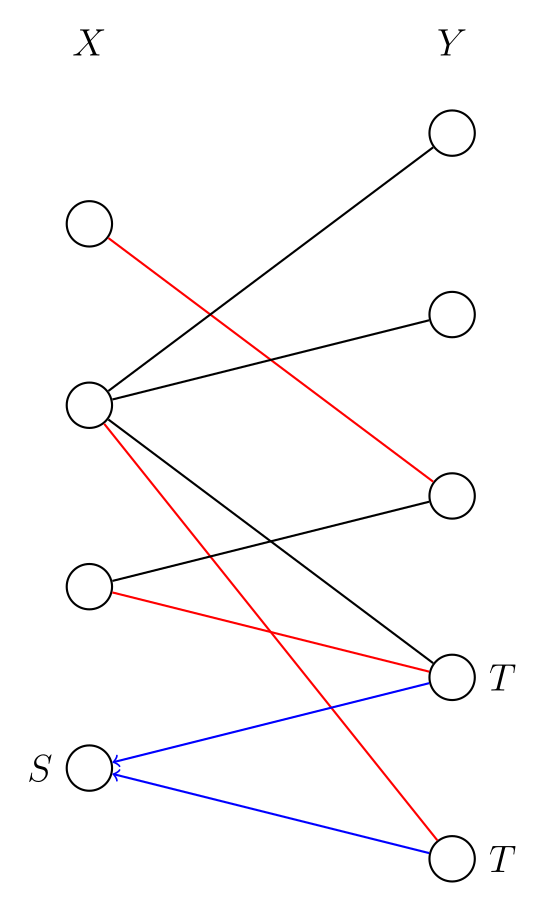

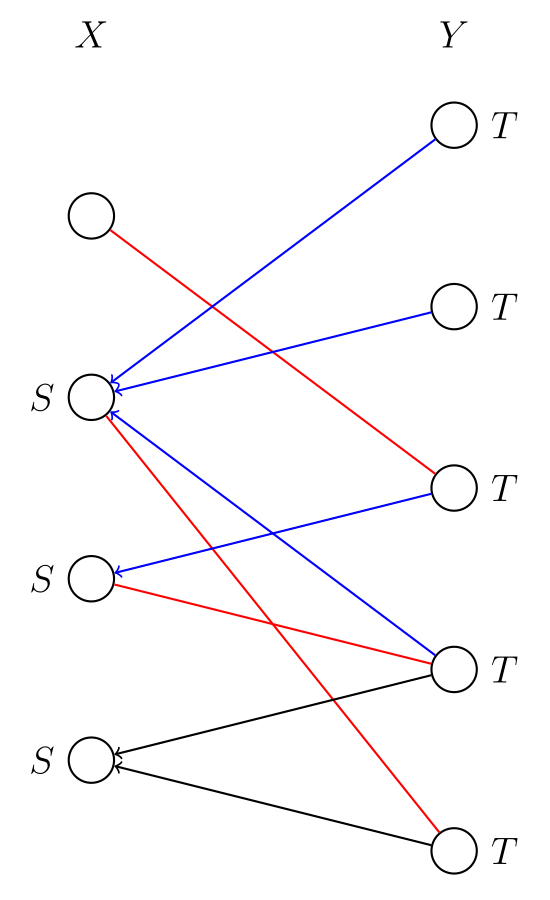

Primer

Imamo prosto vozlišče v $T$, torej smo našli povečujočo pot.

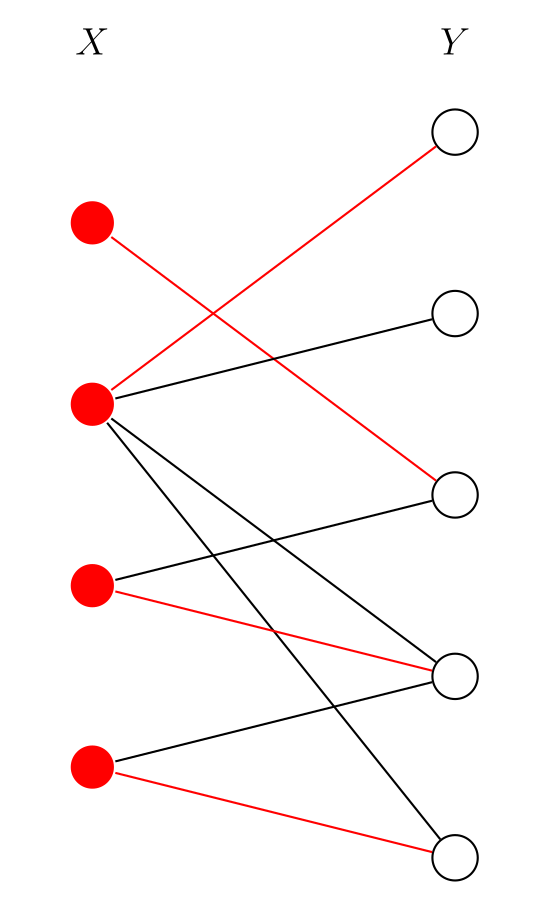

Ni več prostih vozlišč v $X$, torej imamo največje prirejanje in najmanjše pokritje $C = X$.

Kőnig-Egerváryjev izrek

V posebnem (za dvodelne grafe) velja torej Kőnig-Egerváryjev izrek.
- Za dvodelen graf $G$ velja $\mu(G) = \tau(G)$.

Opomba. Obstaja tudi algoritem za iskanje povečujoče poti v splošnem grafu: Edmondsov algoritem (angl. tudi blossom algorithm).

Ta algoritem je “učinkovit”, torej polinomski.

	dvodelni grafi	splošni grafi
največje prirejanje	lahek (MM)	lahek (Edmonds)
najmanjše pokritje	lahek (MM)	težek

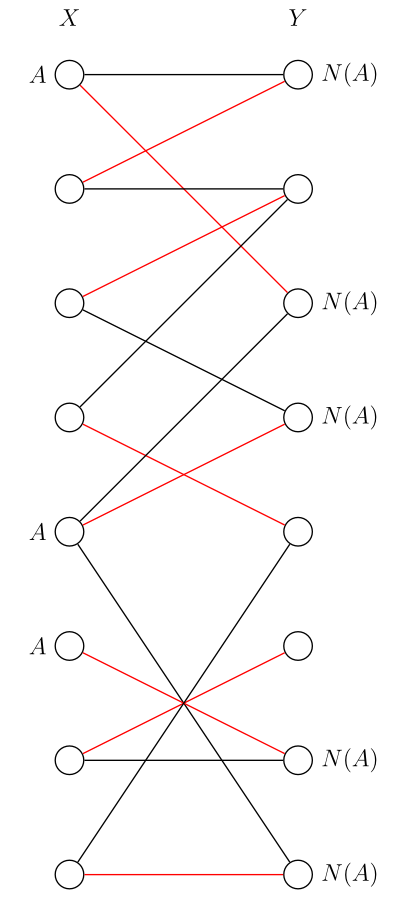

Hallov izrek

Naj bo $G = (X+Y, E)$ dvodelen graf.
Potem obstaja popolno prirejanje iz $X$ v $Y$ (tj., prirejanje, ki pokrije $X$) natanko tedaj, ko velja $\forall A \subseteq X: \vert A \vert \le \vert N(A) \vert$, kjer je $N(A) = \lbrace v \in Y \mid \exists u \in A: uv \in E \rbrace$ soseščina (angl. neighbourhood) množice $A$.

Dokaz

($\Longrightarrow$) Naj bo $M$ popolno prirejanje iz $X$ v $Y$.
Obstaja injektivna preslikava $f : A \to N(A)$, $f(u) = v \Leftrightarrow uv \in M$.

Dokaz (2)

($\Longleftarrow$) Uporabimo madžarsko metodo, da dobimo največje prirejanje $M$ in najmanjše pokritje $C$.
Velja $N(S) \subseteq T$, torej $\vert S \vert \le \vert N(S) \vert \le \vert T \vert$.

Nadalje velja
\[\vert M \vert = \vert C \vert = \vert T \vert + \vert X \setminus S \vert \ge \vert S \vert + \vert X \setminus S \vert = \vert X \vert.\]
Ker velja $\vert M \vert \le \vert X \vert$, sledi $\vert M \vert = \vert X \vert$, torej smo našli popolno prirejanje iz $X$ v $Y$.

Opomba

Hallov izrek je oblike $\exists \ldots \Leftrightarrow \forall \ldots$.
- Če želimo dokazati, da obstaja popolno prirejanje iz $X$ v $Y$, ga poiščemo.
- Če želimo dokazati, da ne obstaja popolno prirejanje iz $X$ v $Y$, poiščemo $A \subseteq X$, da velja $\vert A \vert > \vert N(A) \vert$.
Taka karakterizacija recimo ni znana za hamiltonskost grafa (obstoj Hamiltonovega cikla).

Minimalna in maksimalna popolna prirejanja

Imamo poln dvodelen graf $K_{n, n} = (X + Y, E)$, kjer je $X = \lbrace u_1, u_2, \dots, u_n \rbrace$, $Y = \lbrace v_1, v_2, \dots, v_n \rbrace$ in $E = \lbrace u_i v_j \mid 1 \le i, j \le n \rbrace$, ter uteži $c_{ij}$ (cene) na povezavah $u_i v_j$ ($1 \le i, j \le n$), ki jih zapišemo v matriko $A = (c_{ij})_{i,j=1}^n$.
Tak graf ima $n!$ popolnih prirejanj.
- Iščemo popolno prirejanje z minimalno (maksimalno) ceno, kjer je cena prirejanja $M$ enaka $\sum_{u_i v_j \in M} c_{ij}$.
Primeri.
- Problem štafete;
- druge razporeditve opravil ($n$ ljudi, $n$ opravil, vsak dobi natanko eno opravilo).

Opazka

Če v matriki $A$ odštejemo konstanto $\epsilon$ od vseh elementov v eni vrstici ali enem stolpcu, se optimalna rešitev ne spremeni, saj ima vsako popolno prirejanje natanko eno povezavo s krajiščem v vozlišču, ki ustreza izbrani vrstici ali stolpcu.
Cena vsakega popolnega prirejanja se tedaj zmanjša za $\epsilon$.
Primer. Zmanjšajmo za najmanjšo vrednost v vsaki vrstici, nato pa še v vsakem stolpcu:
\[\begin{bmatrix} 3 & 1 \\ 4 & 2 \end{bmatrix} \to \begin{bmatrix} 2 & 0 \\ 2 & 0 \end{bmatrix} \to \begin{bmatrix} 0 & 0 \\ 0 & 0 \end{bmatrix}\]

Madžarska metoda z utežmi (MMU)

Iščemo minimalno popolno prirejanje.

1. Od vsake vrstice odštejemo njen minimum. Od vsakega stolpca odštejemo njegov minimum. Dobimo nenegativno matriko z vsaj eno ničlo v vsaki vrstici in vsakem stolpcu.
2. Poiščemo $n$ ničel, v vsaki vrstici in vsakem stolpcu eno. Če jih najdemo, nam dajo minimalno popolno prirejanje.
3. Sicer lahko vse ničle v matriki pokrijemo z manj kot $n$ vrsticami in stolpci. Naj bo $\epsilon$ minimum nepokritih števil. Od nepokritih števil odštejemo $\epsilon$, dvakrat pokritim številom pa prištejemo $\epsilon$. Vrnemo se na 2. korak.

Primer - štafeta

	prsno	hrbtno	delfin	prosto
1	65	73	63	57
2	67	76	65	58
3	68	72	69	55
4	67	75	70	59
5	71	69	75	57
6	69	71	66	59

Primer - štafeta (2)

Minimum v vsaki vrstici je $0$ - odštejmo še minimume stolpcev:

	prsno	hrbtno	delfin	prosto
1	0	4	0	2
2	2	7	2	3
3	3	3	6	0
4	2	6	7	4
5	6	0	12	2
6	4	2	3	4

Primer - štafeta (3)

Vse ničle smo pokrili s tremi vrsticami in dvema stolpcema (skupaj manj kot $n = 6$).

Najmanjša nepokrita vrednost je $\epsilon = 2$ - zmanjšamo nepokrita in povečamo dvakrat pokrita števila za $\epsilon$:

	prsno	hrbtno	delfin	prosto	počiva	počiva
1	0	4	0	2	2	2
2	0	5	0	1	0	0
3	3	3	6	0	2	2
4	0	4	5	2	0	0
5	6	0	12	2	2	2
6	2	0	1	2	0	0

Primer - štafeta (4)

Dobimo optimalno rešitev:

	prsno	hrbtno	delfin	prosto
1	65	73	63	57
2	67	76	65	58
3	68	72	69	55
4	67	75	70	59
5	71	69	75	57
6	69	71	66	59

Cena optimalne rešitve: 65 + 69 + 65 + 55 + 0 + 0 = 254.

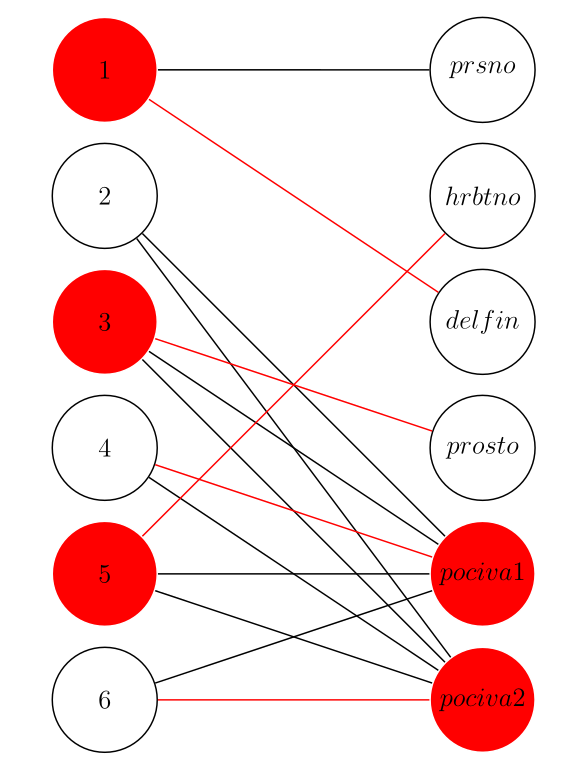

Ničelni graf

Kaj pravzaprav naredimo v 2. in 3. koraku?
Naj bo $H = (X+Y, E’)$ dvodelen graf, kjer je $E’ = \lbrace u_i v_j \mid c_{ij} = 0 \rbrace$ (ničelni graf).

Na $H$ poiščemo največje prirejanje $M$ in najmanjše pokritje $C = (X \setminus S) + T$ z madžarsko metodo.
Če je $M$ popolno prirejanje ($\vert M \vert = n$), nam to da $n$ ničel, eno v vsaki vrstici in stolpcu.
Če je $\vert M \vert = \vert C \vert < n$, nam vozlišča iz $C$ dajo manj kot $n$ vrstic in stolpcev, ki pokrijejo vse ničle.
- Vrsticam v $C$ (torej v $X \setminus S$) prištejemo $\epsilon$, stolpcem izven $C$ (torej v $X \setminus T$) odštejemo $\epsilon$.
- Res torej od nepokritih števil odštejemo $\epsilon$, dvakrat pokritim pa prištejemo $\epsilon$.

Končnost MMU

Zakaj se madžarska metoda z utežmi vedno ustavi?



→
V tretjem koraku se znebimo povezav med $X \setminus S$ in $T$ (dvakrat pokrita števila) in pridelamo vsaj eno povezavo med $S$ in $Y \setminus T$ (med nepokritimi števili je bil $\epsilon$, ki smo ga zmanjšali na $0$) - naj bo to povezava $uv$ ($u \in S$, $v \in Y \setminus T$).

Končnost MMU (2)

Imamo dve možnosti:
- $v$ je prosto vozlišče: našli smo povečujočo pot, prirejanje se poveča;
- $v$ je vezano vozlišče: poveča se množica $T$.
Množica $T$ se lahko poveča največ $n$-krat, preden se poveča prirejanje.
Prirejanje se poveča največ $n$-krat.
Madžarska metoda z utežmi ima torej največ $n^2$ korakov.
Ker pri tem opravi približno $n^2$ operacij za izvedbo madžarske metode, za madžarsko metodo z utežmi potrebujemo $O(n^4)$ operacij.

Opombi

Opomba. Če iščemo maksimalno popolno prirejanje, poiščemo minimalno popolno prirejanje za $-A$.
Opomba. Iščemo $\min \sum_{i=1}^n A_{i \pi(i)}$ po vseh permutacijah $\pi \in S(n)$ ($n!$ permutacij).
- Če se omejimo samo na ciklične permutacije (tj., oblike $\pi = (i_1 \ i_2 \ \dots \ i_n)$ - $(n-1)!$ permutacij), je to problem potujočega trgovca - zanj ne poznamo učinkovitega algoritma.
