Optimizacijske metode

Pretoki in prerezi

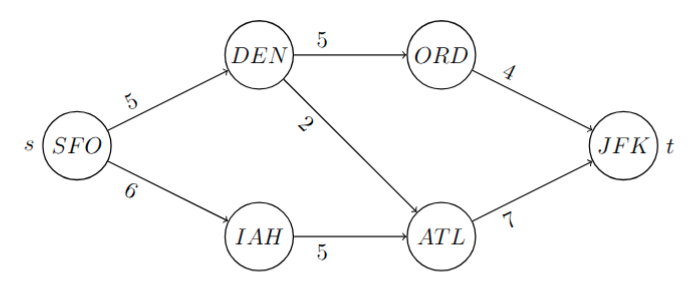

• Primer. Letalo iz San Francisca v New York je polno. Imamo pa proste sedeže na drugih letih:

  • San Francisco - Denver: 5 mest
  • San Francisco - Houston: 6 mest
  • Denver - Atlanta: 2 mesti
  • Denver - Chicago: 5 mest
  • Houston - Atlanta: 5 mest
  • Atlanta - New York: 7 mest
  • Chicago - New York: 4 mesta

  Koliko dodatnih potnikov lahko prepeljejo?

</span>

•

</span>

</span>

---

Problem maksimalnega pretoka

• Imamo usmerjen graf $G = (V, E)$ in pretočnosti $d_e$ za vsako povezavo $e \in E$.

• Iščemo maksimalni pretok:

  \[\forall e \in E: \ 0 \le x_e \le d_e\]

• Imamo dve posebni vozlišči:

  • začetno vozlišče $s$ (angl. source)
  • končno vozlišče $t$ (angl. terminal)
• Predpostavimo, da v $s$ in iz $t$ ne gre nobena povezava.

• Za ostala vozlišča veljajo Kirchhoffovi zakoni:

  \[\forall w \in V \setminus \lbrace s, t \rbrace: \ \sum_{uw \in E} x_{uw} = \sum_{wv \in E} x_{wv}\]

</span>

---

Prostornina pretoka

• Seštejmo Kirchhoffove zakone po vseh $w \in V \setminus \lbrace s, t \rbrace$:

  \[\begin{aligned} \sum_{w \in V \setminus \lbrace s, t \rbrace} \sum_{uw \in E} x_{uw} &= \sum_{w \in V \setminus \lbrace s, t \rbrace} \sum_{wv \in E} x_{wv} \\ \sum_{\substack{e \in E \\ \operatorname{konec}(e) \ne t}} x_e &= \sum_{\substack{e \in E \\ \operatorname{začetek}(e) \ne s}} x_e \end{aligned}\]

• Prostornina pretoka je enaka

  \[F \quad = \sum_{\substack{e \in E \\ \operatorname{konec}(e) = t}} x_e = \sum_{\substack{e \in E \\ \operatorname{začetek}(e) = s}} x_e\]

---

Linearni program

Iščemo pretok z maksimalno prostornino:

\[\begin{alignedat}{2} \max &\ & \sum_{\substack{e \in E \\ \operatorname{začetek}(e) = s}} x_e \\[1ex] \text{p.p.} \quad \forall w \in V \setminus \lbrace s, t \rbrace &:& \ \sum_{uw \in E} x_{uw} &= \sum_{wv \in E} x_{wv} \\ \forall uv \in E&:& \ 0 \le x_{uv} &\le d_{uv}, \end{alignedat}\]

---

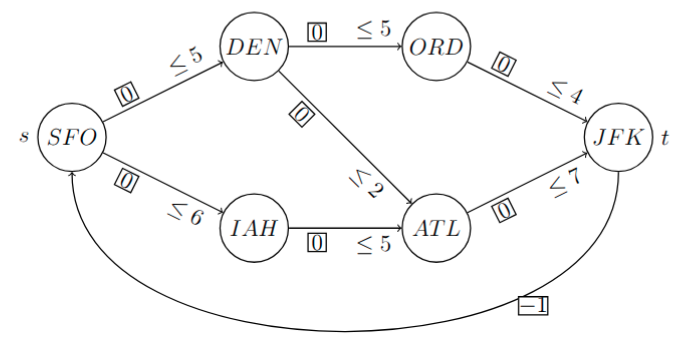

Problem razvoza z omejitvami

To je poseben primer problema razvoza z omejitvami: vzamemo $b_v = 0$ ($v \in V$), $c_e = 0$ ($e \in E$) ter dodamo povezavo $ts$ s $c_{ts} = -1$, $d_{ts} = \infty$.

</span>

---

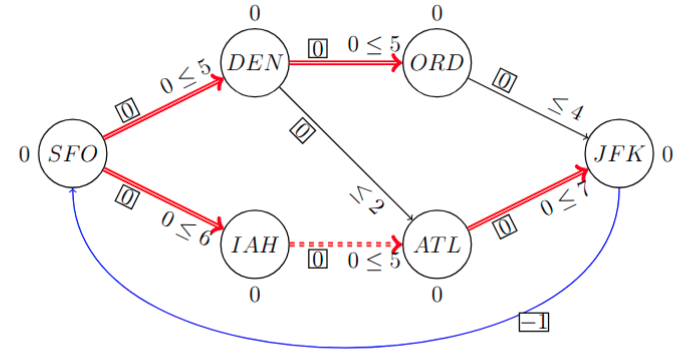

Simpleksna metoda na omrežjih za PRO

Ta problem lahko rešimo s simpleksno metodo na omrežjih za problem razvoza z omejitvami.

</span>

---

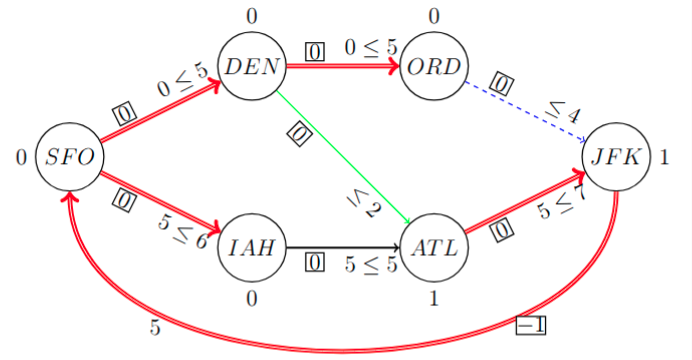

Simpleksna metoda na omrežjih za PRO (2)

</span>

---

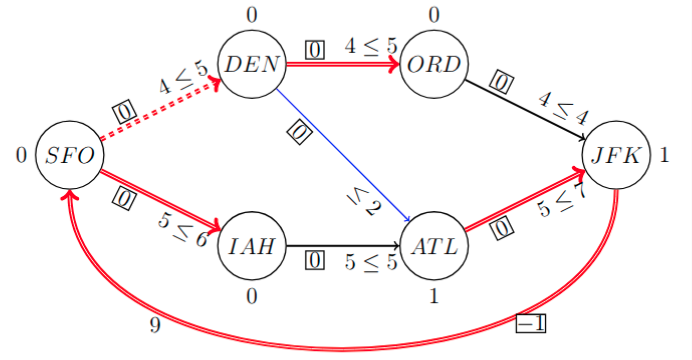

Simpleksna metoda na omrežjih za PRO (3)

</span>

---

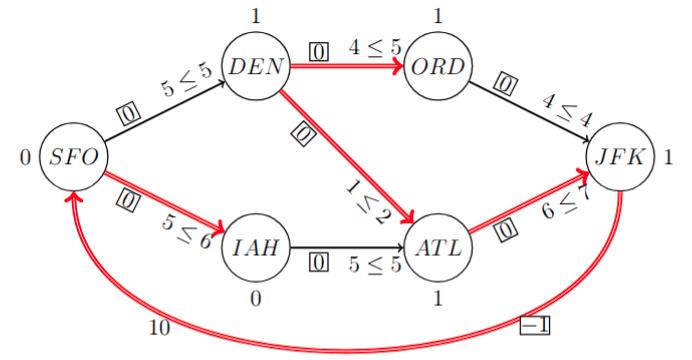

Simpleksna metoda na omrežjih za PRO (4)

</span>

• V praksi uporabljamo Ford-Fulkersonov algoritem.

---

Povečujoče poti

• Naj bo $x$ dopustna rešitev za problem maksimalnega pretoka na usmerjenem grafu $G = (V, E)$ s pretočnostmi $d_e$ ($e \in E$) ter začetnim vozliščem $s$ in končnim vozliščem $t$.

• Rečemo, da je $v_0 v_1 \dots v_k$ ($v_i \in V, 0 \le i \le k$) povečujoča pot, če je $v_0 = s$, $v_k = t$ ter, za $1 \le i \le k$,

  • $v_{i-1} v_i \in E$ in $x_{v_{i-1} v_i} < d_{v_{i-1} v_i}$ (prema povezava), ali
  • $v_i v_{i-1} \in E$ in $x_{v_i v_{i-1}} > 0$ (obratna povezava).

---

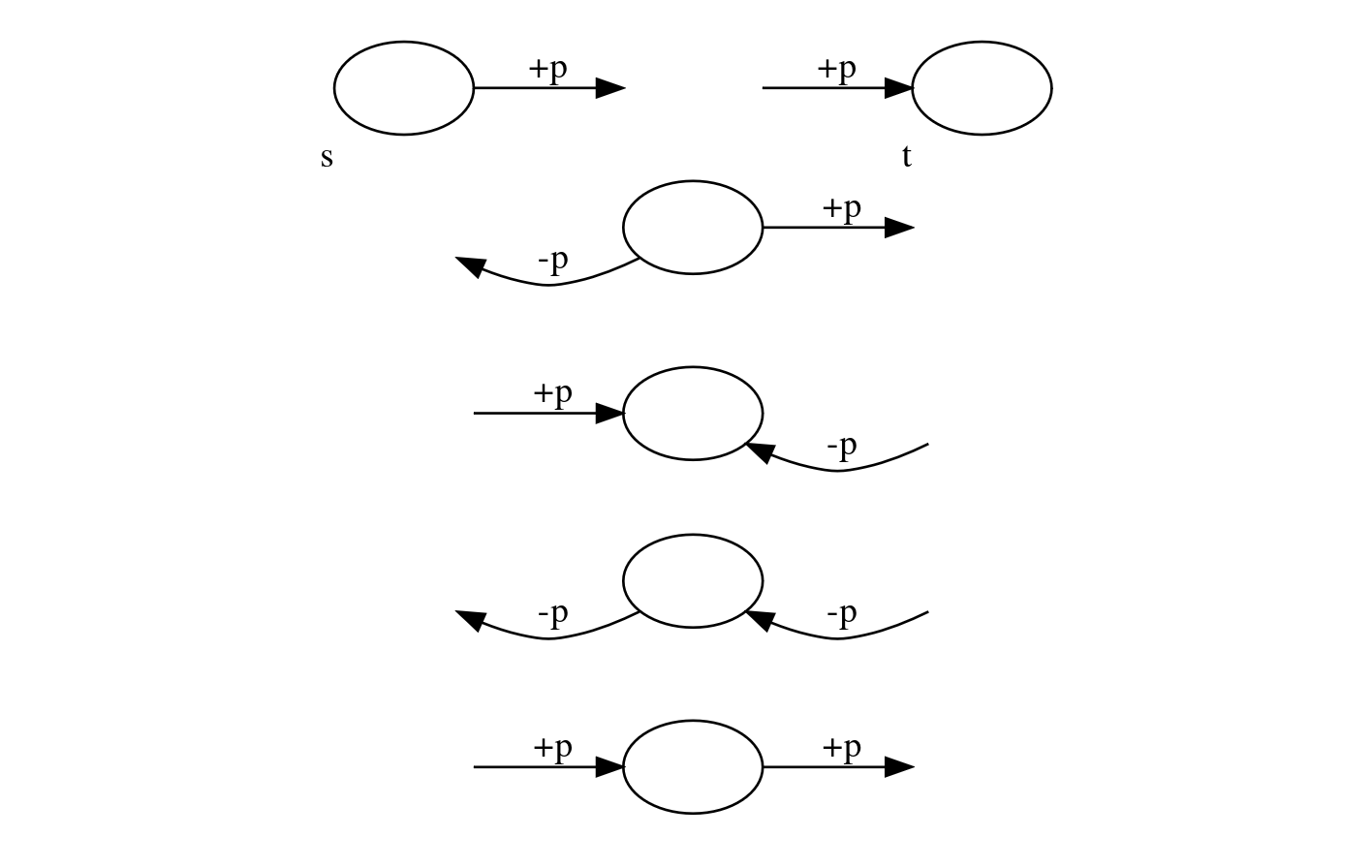

Ideja algoritma

• Vzamemo povečujočo pot z množico povezav $P$.

• Pretok na tej poti povečamo za

  \[\begin{multlined} p = \min(\lbrace x_e \mid e \in P \text{ obratna} \rbrace \cup \\ \lbrace d_e - x_e \mid e \in P \text{ prema} \rbrace) \end{multlined}\]

  (tj., povečamo na premih in zmanjšamo na obratnih povezavah).

</span>

•

</span>

</span>

---

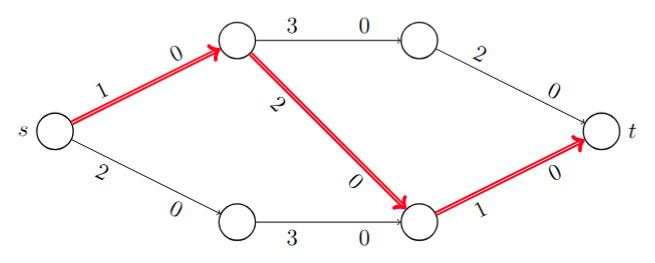

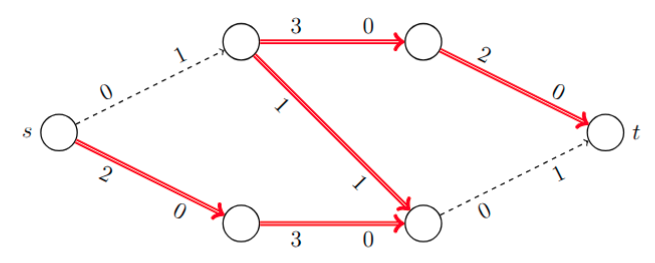

Primer

</span>

---

Primer (2)

Povečamo pretok na izbrani poti za 1:

</span>

---

Primer (3)

• Najbolj nas omejuje obratna povezava - spet povečamo pretok za $1$:



  </span>

• Takih poti ni več - imamo optimalno rešitev.

---

Prerezi

• Definicija. Za problem maksimalnega pretoka na usmerjenem grafu $G = (V, E)$ ter začetnim vozliščem $s$ in končnim vozliščem $t$ je množica $C \subseteq V$ prerez, če velja $s \in C$, $t \not\in C$.

• Za vsaki vozlišči $u, v \in V$, tako da velja $uv \not\in E$, naj velja $d_{uv} = x_{uv} = 0$.

• Potem lahko Kirchhoffove zakone pišemo kot

  \[\textstyle \forall w \in V \setminus \lbrace s, t \rbrace: \ \sum_{u \in V} x_{uw} = \sum_{v \in V} x_{wv}\]

• Seštejmo za vsak $w \in C \setminus \lbrace s \rbrace$:

  \[\sum_{\substack{u \in V \\ v \in C \setminus \lbrace s \rbrace}} x_{uv} = \sum_{\substack{u \in C \setminus \lbrace s \rbrace \\ v \in V}} x_{uv}\]

• Členi $x_{uv}$, kjer $u, v \in C \setminus \lbrace s \rbrace$, se pojavijo na obeh straneh in se jih lahko znebimo:

  \[\sum_{\substack{u \not\in C \setminus \lbrace s \rbrace \\ v \in C \setminus \lbrace s \rbrace}} x_{uv} = \sum_{\substack{u \in C \setminus \lbrace s \rbrace \\ v \not\in C \setminus \lbrace s \rbrace}} x_{uv}\]

</span>

---

Kapaciteta prereza

• Ker $s$ ni končno vozlišče nobene povezave, velja

  \[\sum_{\substack{u \in C \\ v \not\in C}} x_{uv} - \sum_{\substack{u \not\in C \\ v \in C}} x_{uv} = \sum_{v \not\in C} x_{sv} + \sum_{\substack{u \in C \setminus \lbrace s \rbrace \\ v \not\in C \setminus \lbrace s \rbrace}} x_{uv} - \left(\sum_{\substack{u \not\in C \setminus \lbrace s \rbrace \\ v \in C \setminus \lbrace s \rbrace}} x_{uv} - \sum_{v \in C} x_{sv}\right) = \sum_{v \in V} x_{sv} = F\]

• Prostornina pretoka torej zadošča enakosti

  \[F = \sum_{\substack{u \in C \\ v \not\in C}} x_{uv} - \sum_{\substack{u \not\in C \\ v \in C}} x_{uv}\]

• Definirajmo še kapaciteto prereza $C$ kot

  \[K = \sum_{\substack{u \in C \\ v \not\in C}} d_{uv}\]

---

Prostornina pretoka in kapaciteta prereza

• Trditev. Naj bosta $x$ in $C$ pretok s prostornino $F$ in prerez s kapaciteto $K$ za problem maksimalnega pretoka. Potem velja $F \le K$.

• Dokaz.

  \[F = \sum_{\substack{u \in C \\ v \not\in C}} x_{uv} - \sum_{\substack{u \not\in C \\ v \in C}} x_{uv} \le \sum_{\substack{u \in C \\ v \not\in C}} d_{uv} - \sum_{\substack{u \not\in C \\ v \in C}} 0 = K\]
• Opomba. Primerjaj s šibkim izrekom o dualnosti!
• Posledica. Če velja $F = K$, je $x$ maksimalen pretok, $C$ pa minimalen prerez.
• Govorimo torej o problemu maksimalnega pretoka in minimalnega prereza (angl. maximal flow/minimal cut).

---

Maksimalni pretoki in minimalni prerezi

• Izrek. Za problem maksimalnega pretoka in minimalnega prereza velja natanko ena od sledečih možnosti.

  1. Problem maksimalnega pretoka je neomejen, kapaciteta vsakega prereza je $\infty$.
  2. Obstajata maksimalen pretok $x$ in minimalen prerez $C$, tako da je prostornina $x$ enaka kapaciteti $C$.

  </span>

• Opomba. Primerjaj s krepkim izrekom o dualnosti!

---

Dokaz

• Problem maksimalnega pretoka na usmerjenem grafu $G = (V, E)$ s pretočnostmi $d_e$ ($e \in E$) ter začetnim vozliščem $s$ in končnim vozliščem $t$ je dopusten linearni program, saj je ničelni pretok dopustna rešitev.
• Če je neomejen, po zgornji trditvi ne obstaja prerez s končno kapaciteto (sicer bi imeli zgornjo mejo za prostornino).
• V nasprotnem primeru naj bo $x$ optimalna drevesna rešitev pridruženega problema razvoza z omejitvami za drevo $T = (V, E’)$.
• Naj bodo $y$ razvozne cene. Ker velja $d_{ts} = \infty$, povezava $ts$ ni nasičena. Ker velja $c_{ts} = -1$, sledi $y_t \ge y_s + 1 > y_s$.

---

Dokaz (2)

• Potem je

  \[C = \lbrace v \in V \mid y_v \le y_s \rbrace\]

  prerez, saj velja $s \in C$ in $t \not\in C$. Določimo prostornino pretoka $x$.

  • Če $u \in C$, $v \not\in C$, potem $y_u + c_{uv} \le y_s < y_v$, torej $uv \not\in E’$ in $x_{uv} = d_{uv}$ (nasičena povezava).
  • Če $u \not\in C$, $v \in C$, potem $y_u + c_{uv} > y_s \ge y_v$, torej $uv \not\in E’$ in $x_{uv} = 0$ (prazna povezava).

• Tako velja

  \[F = \sum_{\substack{u \in C \\ v \not\in C}} x_{uv} - \sum_{\substack{u \not\in C \\ v \in C}} x_{uv} = \sum_{\substack{u \in C \\ v \not\in C}} d_{uv} = K\]

• Sledi, da je $x$ maksimalni pretok in $C$ minimalni prerez.

</span>

---

Iskanje povečujočih poti

• Spomnimo se: povečujoča pot sestoji iz premih povezav, ki niso nasičene, in obratnih povezav, ki niso prazne.

• Kako najdemo povečujočo pot?

  • Začnemo s $C = \lbrace s \rbrace$, nato pa ponavljamo za vsak $v \in C$: ali obstaja $w \not \in C$, da velja $x_{vw} < d_{vw}$ ali $x_{wv} > 0$ - če obstaja, dodamo $w$ v $C$.
  • Če v nekem koraku dobimo $t \in C$, smo našli povečujočo pot od $s$ do $t$, tako da lahko povečamo pretok.
  • Če v nekem koraku tak $w$ ne obstaja, povečujoče poti ni - našli smo maksimalni pretok $x$ in minimalni prerez $C$.

---

Pridruženi graf

Običajno problem pretoka rešujemo na pridruženem grafu:

</span>

→

</span>

</span>

</span>

---

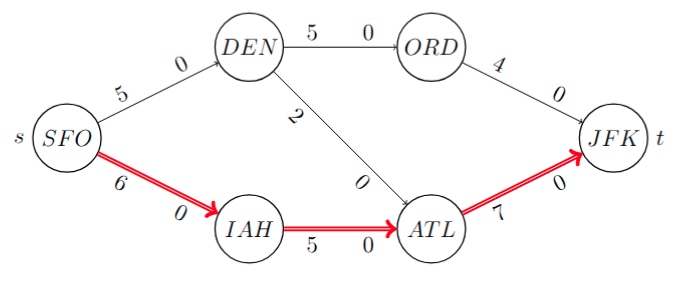

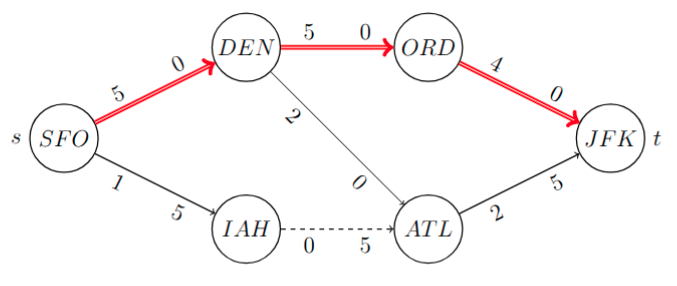

Primer

</span>

---

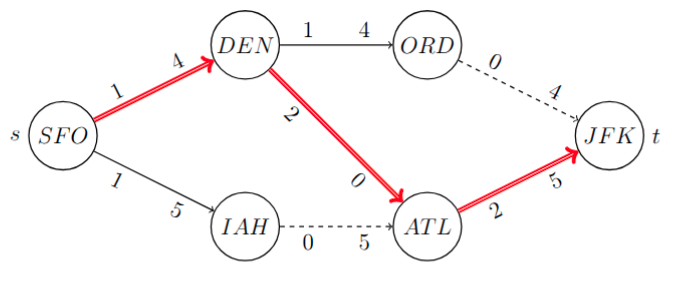

Primer (2)

</span>

---

Primer (3)

</span>

---

Primer (4)

</span>

• Prostornina pretoka: $F = 5 + 5 = 6 + 4 = 10$
• Kapaciteta prereza: $K = 5 + 5 = 10$

---

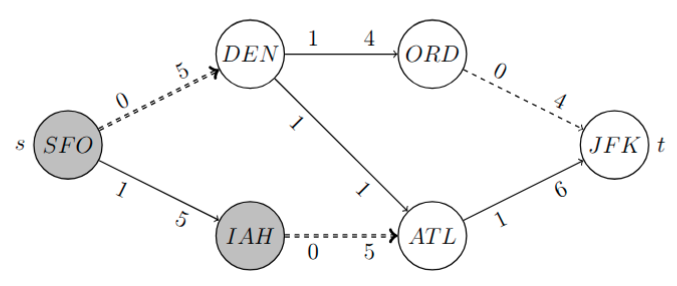

Optimalna rešitev

</span>

---

Končnost algoritma

Opomba. Ali se Ford-Fulkersonov algoritem vedno ustavi?

• NE.
• Obstajajo primeri, kjer lahko (če “nerodno” izbiramo povečujoče poti) v neskončno ponavljamo postopek (če so nekatere pretočnosti iracionalne), pri čemer prostornina pretoka konvergira proti številu, ki je manjše od prostornine maksimalnega pretoka.
• Da zagotovimo, da se algoritem ustavi, v vsakem koraku izberemo najkrajšo povečujočo pot (Edmonds-Karpov algoritem).

---

Disjunktne poti

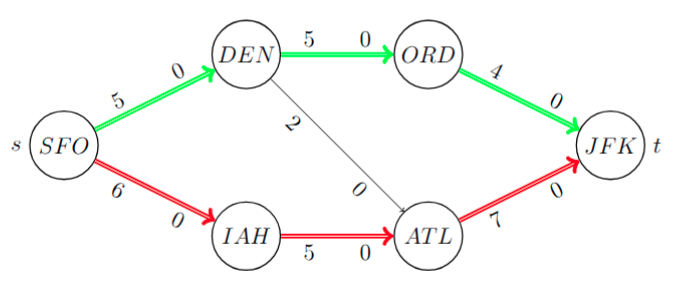

Opomba. Disjunktne povečujoče poti (po povezavah) lahko obravnavamo hkrati, npr.

</span>
